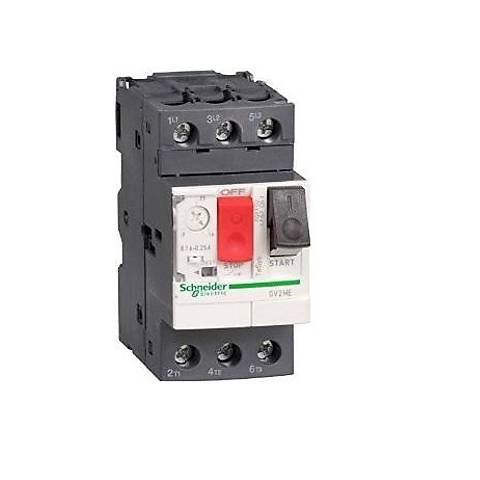

Schneider GV2ME16 9-14 A Motor Koruma

Marka : Schneider Ürün Cinsi : Devre Kesici Ürün Kodu : GV2ME16 Seri TeSys Deca Ürün adı TeSys GV2 TeSys Deca Ürün ya da bileşen tipi Motor circuit breaker Ürün grubu GV2ME Cihaz uygulaması Motor protection Açma birimi teknolojisi Termik Manyetik Tamamlayıcı Kutup tanımı 3P Şebeke tipi AC Kullanım kategorisi AC-3 ‘e uygunIEC 60947-4-1 Kategori A ‘e uygunIEC 60947-2 Ağ frekansı 50/60 Hz ‘e uygunIEC 60947-4-1 Sabitleme modu 35 mm simetrik DIN rayı: klipsli Panel: vidalı (with adaptor plate) Motor gücü kW 5,5 KW -de 400/415 V AC 50/60 Hz 7,5 KW -de 500 V AC 50/60 Hz 9 KW -de 690 V AC 50/60 Hz 11 kW -de 690 V AC 50/60 Hz Kesme kapasitesi 100 KA Icu -de 230/240 V AC 50/60 Hz ‘e uygunIEC 60947-2 3 KA Icu -de 690 V AC 50/60 Hz ‘e uygunIEC 60947-2 15 KA Icu -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-2 8 KA Icu -de 440 V AC 50/60 Hz ‘e uygunIEC 60947-2 6 kA Icu -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-2 [Ics] nominal hizmet kısa devre kesme kapasitesi 100 % -de 230/240 V AC 50/60 Hz ‘e uygunIEC 60947-2 75 % -de 690 V AC 50/60 Hz ‘e uygunIEC 60947-2 75 % -de 500 V AC 50/60 Hz ‘e uygunIEC 60947-2 50 % -de 400/415 V AC 50/60 Hz ‘e uygunIEC 60947-2 50 % -de 440 V AC 50/60 Hz ‘e uygunIEC 60947-2 Kontrol tipi Açma/kapama butonu [In] nominal akım 14 A Termal koruma ayar aralığı 9…14 A ‘e uygunIEC 60947-4-1 Manyetik açma akımı 170 A [Ith] klasik açık hava termik akımı 14 A ‘e uygunIEC 60947-4-1 [Ue] nominal çalışma voltajı 690 V AC 50/60 Hz ‘e uygunIEC 60947-2 [Ui] nominal yalıtım voltajı 690 V AC 50/60 Hz ‘e uygunIEC 60947-2 [Uimp] nominal darbe dayanım voltajı 6 kV ‘e uygunIEC 60947-2 Faz arızası hassasiyeti Evet ‘e uygunIEC 60947-4-1 Yalıtıma uygunluk Evet ‘e uygunIEC 60947-1 § 7-1-6 Kutup başına güç dağılımı 2,5 W Mekanik dayanıklılık 100000 cycles Elektrik dayanıklılığı 100000 cycles için AC-3 -de 415 V In Nominal görev Sürekli ‘e uygunIEC 60947-4-1 Genişlik 45 mm Yükseklik 89 mm Derinlik 78,5 mm Standartlar EN/IEC 60947-2 EN/IEC 60947-4-1 Ürün sertifikaları CCC-UL-CSA-EAC-ATEX-BV- LROS (Lloyds register of shipping) UKCA-DNV-GL-RINA- IK koruma derecesi IK04 IP koruma derecesi IP20 ‘e uygunIEC 60529 Iklimsel dayanım ‘e uygunIACS E10 Depolama ortam koşulları -40…80 °C Yangına dayanıklılık 960 °C ‘e uygunIEC 60695-2-11 Çalışma için ortam hava sıcaklığı -20…60 °C Mekanik dayanıklılık Şoklar: 11 msn için 30 Gn Titreşimler: 5 Gn, 5…150 Hz Çalışma yüksekliği 2000 m
